華建系列車庫門按開啟方式分類

華建系列車庫門按開啟方式分類，分為：翻板車庫門和卷簾車庫門兩大類，翻板車庫門中含美式車庫門、歐式車庫門、法式車庫門、仿木車庫門、鋁藝車庫門、銅藝車庫門、實木車庫門等，各類翻板車庫門的主體結構、安裝要求和安裝土建條件等基本雷同，整體區別于卷簾車庫門。

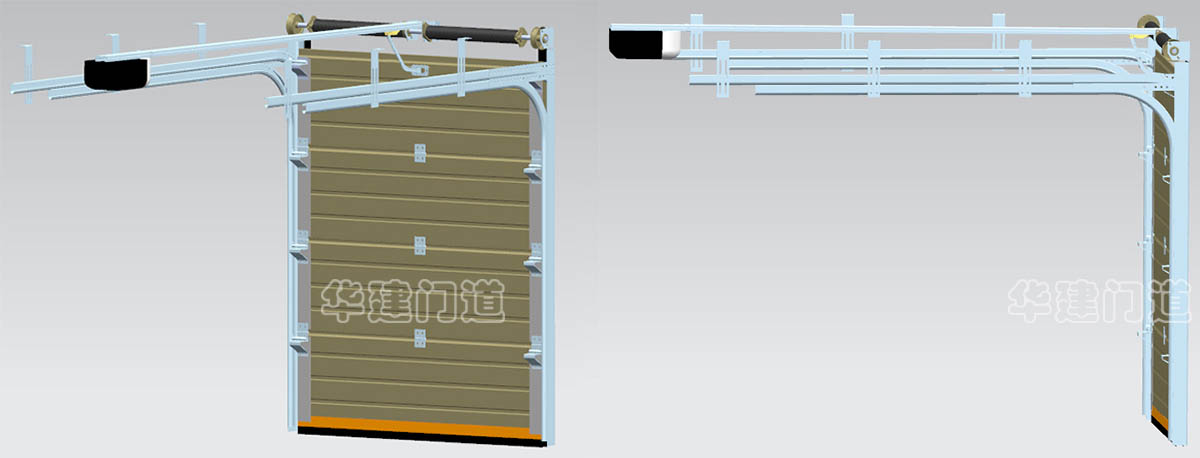

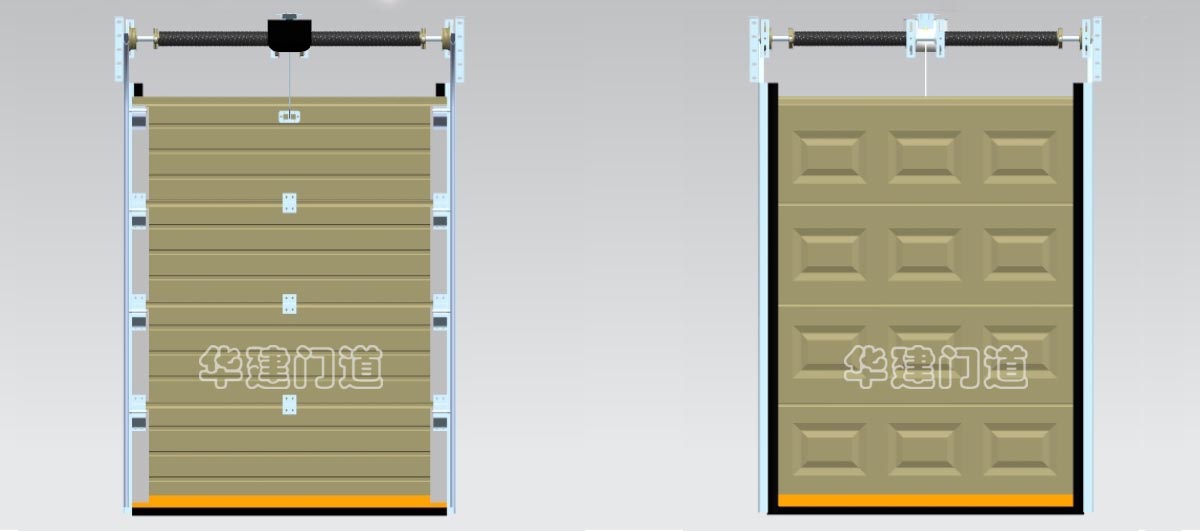

華建翻板車庫門結構圖（雙軌）

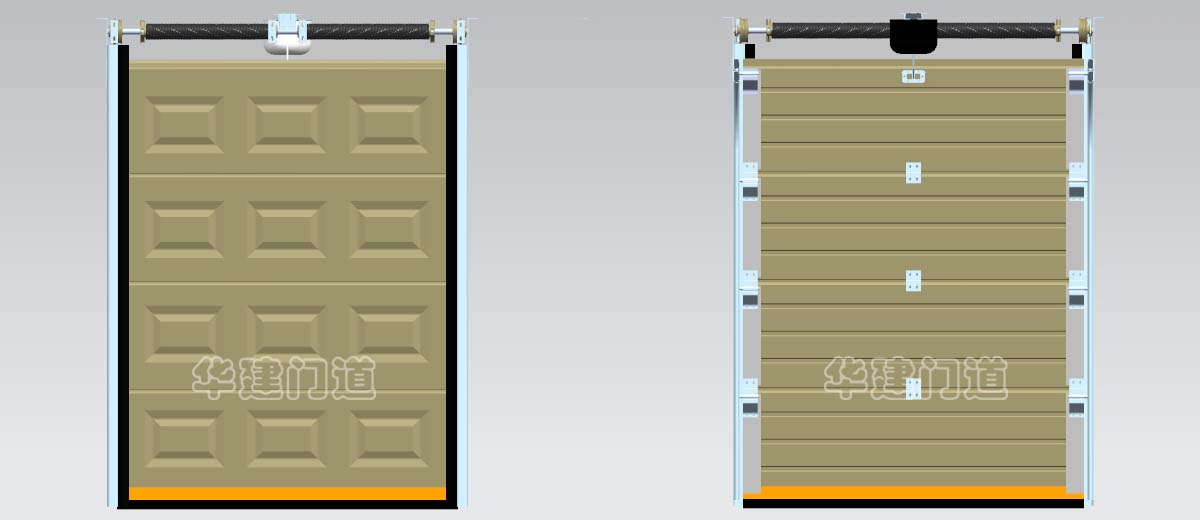

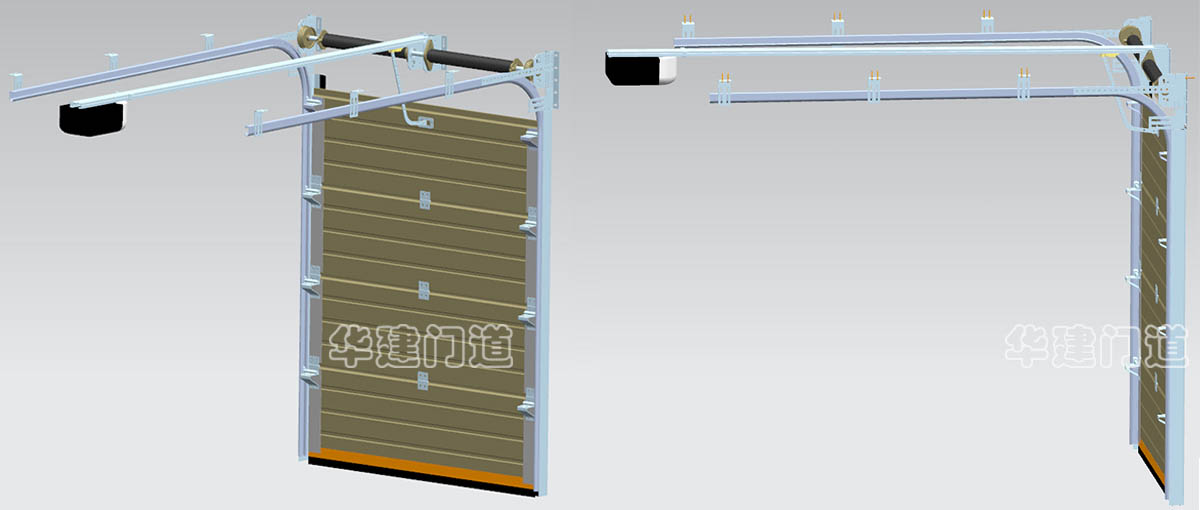

華建翻板車庫門結構圖（單軌）

華建翻板車庫門各項常規技術要求

 1、常規技術性能要求：

1.1 耐用性能：門的正常使用壽命不低于50000次（易損件除外）；

1.2 抗風壓性能：門的抗風壓性能根據車庫門的使用場合確定，車庫門抗風壓性能應≥800Pa，必要時門板應采取加強措施；

1.3 保溫及密封性能：車庫門門板的保溫性能＜3.0W/(㎡·k)，車庫門四周與土建搭接部位應設有密封裝置；

1.4 安全性能：開門機上設有安全保險功能，防止運行時傷及人員或物件；關閉時門扇遇大于50N阻滯力的障礙時自動停止關閉或返回；采用防夾手結構門板，防止運行時傷及人員安全；驅動裝置有自鎖器，在斷電時能鎖門防盜，門扇啟閉終點有行程限位，終點定位準確，重復精度不大于10mm；

1.5 電控裝置性能：門在環境溫度-20℃～50℃的條件下能正常工作，門在相對濕度90%的條件下能正常工作，各電器元件控制精確，標配無線遙控控制門的啟閉，可延展其它的啟閉控制方式；

1.6 啟閉控制性能：門啟閉控制裝置應靈敏、輕便，遙控啟閉速度為0.1～0.2m/s，遙控距離應大于15m，小于100m；設有停電手動啟閉功能，停電后車庫門可解鎖、手動啟閉門扇；門扇質量小于70kg手動啟閉力應小于70N，門扇質量大于70kg手動啟閉力應小于120N；

1.7 噪音控制性能：門在啟閉運行時，持續噪聲不大于60dB。

2、制作規范標準及要求：

2.1 軌道：可選用2.0英寸、3.0英寸寬軌道，鍍鋅板制作，鋼板厚度為2.0mm，表面做噴涂處理，具備防滑輪脫功能；

2.2 固定件：各固定件采用厚度不小于2.0mm厚的鍍鋅板制作，表面做噴涂處理；

2.3 軸支架：采用鍍鋅板模具沖壓制作，內鑲?cè)忾]軸承，每樘門的軸支架應不低于4個；

2.4 門體：可采用彩鋼板、鋁板、鋁型材、不銹鋼板、銅板等材料，采用不同材質時，應滿足不同要求，總體要有足夠剛度和強度；

2.5 開門機：額定電壓220V，開門機拉力應與門體重量合理匹配，應滿足車庫門其它各項要求，標配遙控器2只/臺；

2.6 扭簧：采用82B以上材質的優質彈簧鋼絲制作，需經特殊防銹處理，具備良好的防銹功能，抗交變載荷能力強；平均工作壽命達到5萬次以上；

2.7 平衡系統：每樘門的平衡系統扭簧設計應為雙數；平衡力矩應合理匹配門體重量，即：脫開電機手動啟閉門體時，門體在任何位置不下墜、不反彈；

2.8 滾輪：采用優質尼龍材質內鑲?cè)忾]軸承，耐磨性能良好，外徑應不小于Φ45mm；厚度不小于10mm；滾輪軸徑不小于Φ10mm。

3、裝配規范標準及要求：

3.1 門板表面應平整，無明顯機械損傷，相鄰面不應有明顯色差；

3.2 導軌、鉸鏈及其它五金配件等表面應光潔，不允許有銹蝕及缺陷；

3.3 五金表面涂層均勻、色澤一致，無流掛、脫落、露底等其它缺陷；

3.4 裝配時軌道與門垛設置斜度，斜度比在1:200至1:100之間，按不同現場及產品調整；

3.5 門扇與墻體的搭接量(單邊)不小于25mm，特殊情況加大搭接量；

3.6 門扇橫向位移量應不大于10mm；應盡量減小橫向位移量；

3.7 連接門板的鉸鏈安裝應牢固，鉸鏈間的橫向間距應不大于1500mm；

3.8 鉸鏈與滾輪轉動靈活，啟閉平穩，無明顯卡、蹭等現象；

3.9 導軌、驅動裝置、平衡系統等應安裝牢固，不允許有晃動現象。

華建翻板車庫門安裝土建條件要求

安裝翻板車庫門時，要求安裝現場土建結構應滿足車庫門的安裝條件要求，合格的安裝條件有利于車庫門安裝后外觀及運行效果。以下為車庫門標準安裝的土建結構條件要求，以下稱的左右方向，是以人站在庫內向外看而定。

1、土建門邊/門垛條件要求：

1.1  門洞口兩側所占車庫寬度的部份建筑稱為門邊或門垛，其占車庫寬度的洞口面?zhèn)鹊杰噹扉T墻的寬度稱為門垛寬。門垛的有效寬應為：≥80mm，標準安裝為≥150mm，其垂直度差應＜10mm，并與門洞口過梁在同一個內平面上。

1.2 門邊兩側往車庫內的方向走門體高度＋350mm的范圍內，不應有阻礙軌道安裝和門體運行的障礙物。

1.3 安裝現場的建筑物門邊應為混凝土或?qū)嵭拇u等能承受膨脹螺釘或鉆尾螺釘?shù)膶?shí)體結構，不可為空心磚等結構。

2、土建門楣條件要求：

2.1 洞口過梁底口至樓頂?shù)装宓母叨炔糠址Q為門楣，這部分的高稱為門楣高。其內側有效高度應為：有后梁情況下（門楣高-后梁高≥160mm），無后梁時（門楣高必須≥200mm），標準安裝為≥250mm（雙軌）≥350m（單軌）。

2.2 門楣內側應與兩邊門邊內側在同一內平面上。

3.3 以門楣的內平面為起點，向車庫內方向走門洞高度＋900mm范圍內，不應有阻礙開門機軌道和門體運行的障礙物。

3.4 如現場確實沒有土建門楣，而有不便再土建增設，可采取用車庫門門體材料來做一塊固定的擋板以此充當門楣（但不建議此方式來安裝車庫門）。

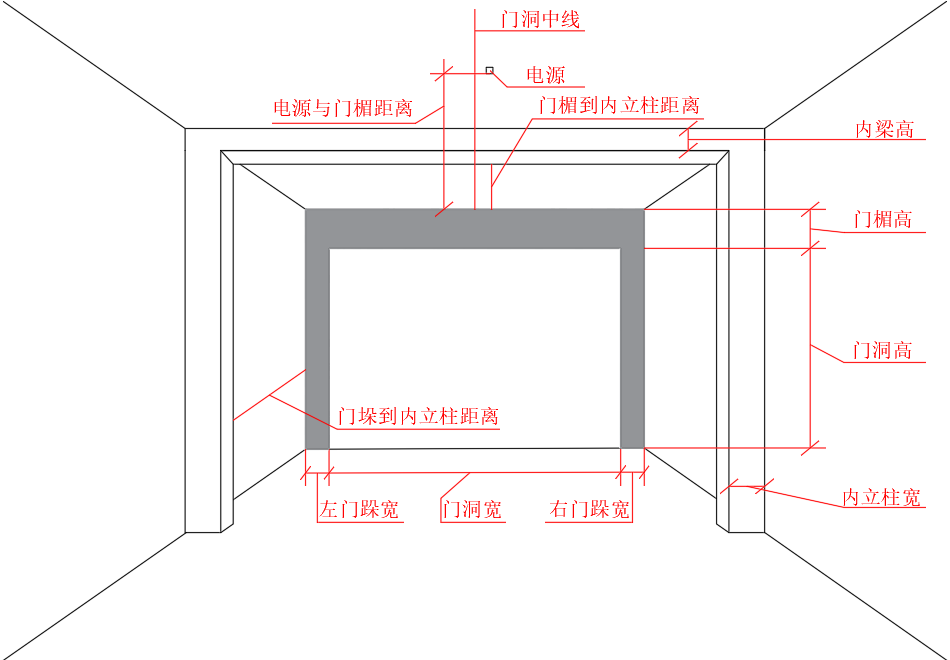

3、安裝條件結構示意圖及說明：

說明：

門垛有效寬度：門垛有效寬度應＞80㎜。何為有效寬度：當車庫內有內立柱（如圖或其它障礙物），即：門垛寬-內立柱寬≥80㎜；

門楣高度：門楣高度應＞200㎜（雙軌安裝）、350㎜（單軌安裝），但若車庫有內梁時（如圖或其它障礙物）門楣的尺寸可為：門楣高-內梁高≥160㎜；

電源位置：在以門楣內平面為起點，向室內進深方向走，門體高+900㎜且與門洞中線相交點的樓板處安裝五孔插座，若車庫門無內梁，則偏中線200㎜處安裝五孔插座；

不影響安裝的內立柱：若（如圖）門垛到內立柱的距離大于門體高度+300㎜（雙軌安裝）、+100㎜（單軌安裝）的尺寸，即：不用考慮內立柱；

不影響安裝的內梁：若（如圖）門楣到內梁的距離大于門體高度+900㎜（雙軌安裝）、+800㎜（單軌安裝）的尺寸，即：不用考慮內梁；

如遇其它特殊情況，按現場條件具體設計計算。
